泰和安消防應急照明和疏散指示控制系統調試說明
來源：北京消防改造 時間：2020-03-20 13:34:38
泰和安消防應急照明和疏散指示控制系統調試說明：
1)調式流程
開箱檢查→空載開機檢查→外部設備檢查→接線和集中電源、分配電設置→局部調試→整體調試→登錄結果查看→配置設置→主電、備電測試→模擬疏散路線設置→疏散路線啟動試驗→寫《調試驗收記錄》→試運行。
2)接線說明
a)TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中電源與TS-C-6001應急照明控制器連接，如下圖1所示。
圖一
b)TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中電源與TS-C-6000應急照明控制器連接，如下圖2所示。
圖2
3)集中電源設置
a)根據所接控制器類型，進行相應的設置。

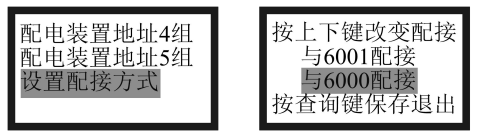

TS-D-0.5KVA-6310或TS-D-0.25KVA-6300A集中電源與TS-C-6000應急照明控制器配接時選擇“與6000配接”;與TS-C-6001應急照明控制器配接時選擇“與6001配接”并保存，如下圖3所示。
圖3
b)集中電源本機地址設置。
?當與TS-C-6001控制器連接時集中電源設置本機地址可與分配電裝置地址重復。但集中電源之間不能有重復。(地址范圍1~125)。
?當與TS-C-6000控制器連接時集中電源設置本機地址不可與分配電裝置地址重復。(地址范圍1~64)
c)集中電源控制的分配電地址設置
集中電源當需單控制分配電裝置時，需在集中電源菜單設置給分配電供電的地址號，地址號為分配電的所對應的地址號。(如果電源不設分配電地址，當集中電源進入應急時，所接的分配電不會進入應急狀態)，如下圖4所示。
圖4
4)分配電裝置設置
a)地址設置規則TS-FP-6206分配電裝置的本機地址由控制卡上的撥碼開關確定，編碼規則如下：
?ON位置代表“1”，OFF位置代表“0”。
?地址算法：ON位置代表1(取值為二進制位值×1)，OFF為0(取值為二進制位值×0)。

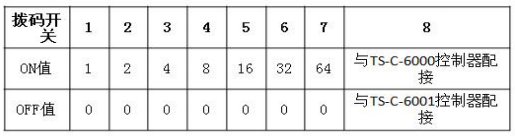

?所有的位值總和后再加1即為實際地址。分配電裝置設定地址范圍為：1～128。位值表如下圖5所示：
圖5
如：1、2、3位撥到ON位置，其地址值為：權值總和+1=1+2+4(權值總和)+1=8。
b)分配電地址設置
撥碼開關第8位為選擇要配接應急疏散控制器，第8位開關不撥在OFF位置時與TS-C-6001控制器配接;第8位開關撥下在ON位置時與TS-C-6000控制器配接。
5)調試工具配置
系統調試工具有以下三種：
具體調試配置見詳細的工具配置說明書。
